如果您囤積大量的核桃殼,可別浪費了,用來加工成活性炭.桂林鴻程核桃殼活性炭加工生產(chǎn)設(shè)備分享一些核桃殼活性炭的專業(yè)知識.

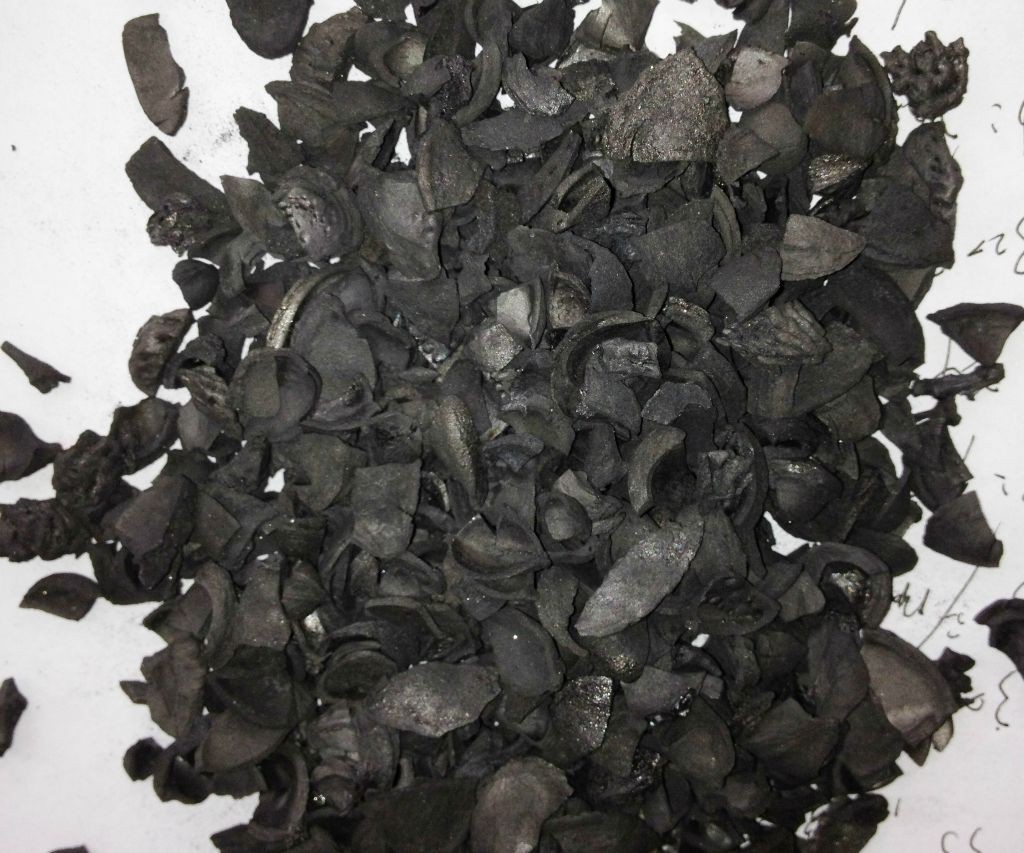

核桃殼活性炭

    我國是一個農(nóng)業(yè)大國，核桃年產(chǎn)量約100多萬噸，但絕大部分核桃殼在加工過程中直接丟棄或焚燒，不僅浪費資源，而且會造成環(huán)境污染。核桃殼材料堅硬，含碳量較高，成分接近于木材，是一種優(yōu)質(zhì)的活性炭生產(chǎn)原料,用來加工成核桃殼活性炭,成本低銷量大,市場前景非常好,是個賺錢的好項目.

     將廢棄的核桃殼合理資源化利用，操作方法簡單，制備得到的核桃殼活性炭比表面積可達2404 m2/g，該活性炭用作超級電容器電極材料在3 mol/L的KOH電解液中的比電容可達340 F/g，且具有良好的大電流放電特性和優(yōu)異的循環(huán)性能，經(jīng)1000次循環(huán)后，比電容保持率達93.4％，可以用作超級電容器用電極材料。

    加工工藝(一)

 核桃殼活性炭的制備方法，其特征在于：包括以下步驟：

（1）取核桃殼經(jīng)洗凈、烘干工序后，進行破碎，破碎至粒度小于0.2mm，置于炭化爐中在惰性氣體氣氛中600℃下炭化處理1h，炭化結(jié)束后，收集炭化料；

（2）將KOH與步驟（1）得到的炭化料按質(zhì)量比（1～5）：1混勻，加入與碳化料相同質(zhì)量的去離子水，室溫浸漬8 h后，在惰性氣體氣氛條件下，以10℃/min的加熱速率升溫至200℃后恒溫脫水30min，然后加熱至800℃活化1h，自然冷卻至室溫，得到活化料；

（3）將步驟（2）得到的活化料用5 mol/L的鹽酸浸泡24 h，過濾，然后用去離子水洗滌至濾液pH=7， 150℃下鼓風(fēng)干燥4 h，再經(jīng)過真空干燥，即得核桃殼活性炭。

   加工工藝(二)

核桃殼活性炭的制備方法，其特征在于：包括以下步驟：

（1）取核桃殼經(jīng)洗凈、烘干工序后，進行破碎，破碎至粒度小于0.2mm，置于炭化爐中在氮氣氣氛中600℃下炭化處理1h，炭化結(jié)束后，收集炭化料；

（2）將KOH與步驟（1）得到的炭化料按質(zhì)量比3：1混勻，加入與碳化料相同質(zhì)量的去離子水，室溫浸漬8 h后，在氮氣氣氛條件下，以10℃/min的加熱速率升溫至200℃后恒溫脫水30min，然后加熱至800℃活化1h，自然冷卻至室溫，得到活化料；

（3）將步驟（2）得到的活化料用5 mol/L的鹽酸浸泡24 h，過濾，然后用去離子水洗滌至濾液pH=7， 150℃下鼓風(fēng)干燥4 h，再經(jīng)過真空干燥，真空干燥的條件為60℃下干燥5h，即得核桃殼活性炭。

核桃殼活性炭加工磨粉設(shè)備多少錢？
